[음성] 충북 엘리베이터 CCTV수리 / 승강기 CCTV점검

고객과 소통하는 기업 UCNETWORKS 입니다.

안녕하세요~! 오늘도 저희 회사가 다녀온 고객사의 구축 사례 포스팅 진행해보겠습니다~^^

이번 건은 충북 음성 에 위치한 밀X움오피스텔 에서 CCTV 수리 의뢰를 주셨습니다!

이용중이신 클라우드캠 장비 중 엘리베이터 카메라 한 대가 출력이 안 되고 있다고 하시네요~

저희 팀장님이 고객님과 시간 조율하여 고객사로 출동했습니다. 가보실께요~!

*UCNETWORKS는 코로나19바이러스의 방역지침을 준수하며 작업합니다* 작업개시

에러 증상 카메라 메인 통신실 및 통신장비 보관함 기존 UTP케이블 단선 발견

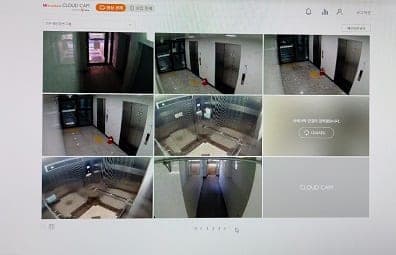

고객사에 도착하여 현재 보고계신 모니터부터 확인했습니다. SK브로드밴드의 클라우드캠을 이용하고 계신 고객사인데요! 문의 주신 대로 엘리베이터 X호기의 카메라가 출력 자체가 안 되고 있습니다.

엘리베이터 CCTV의 경우 기존의 동적인 위치에서의 환경과 포설 환경이 다르기 때문에 단선이나 케이블의 파손 위험이 우려되는데요? 우선 점검을 통해 증상을 확인해 보겠습니다.

기존의 엘리베이터에서 전산실까지의 케이블 선로를 따라 연결 불량 및 단선 여부를 점검해 보았습니다. 엘리베이터 X호기에 배선된 포트에서 에러가 발견되었습니다. 인입된 케이블에서는 문제가 없으니 엘리베이터에서 문제를 발견할 수 있겠습니다.

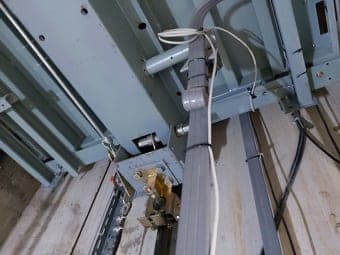

방문 당시 시간 맞춰 동행하신 엘리베이터 기사님과 협력하여 잠시 엘리베이터를 셧다운 시켜 놓은 후 장애 원인 을 찾았습니다. 엘리베이터 카 상부에 포설된 케이블의 단선이 발견되었네요! 내부 카메라가 아닌 엘리베이터 선로 포설의 경우 UTP연선으로 작업하는 것은 단선의 위험이 크고 안정성이 떨어집니다.

카 상/하부 끝단 케이블 포설 작업 메인 통신실 엘리베이터 간 케이블 포설

기존의 UTP케이블을 모두 철거한 후 RG59 동축케이블로 선로를 재포설합니다. 동축케이블의 경우 EOC 장비를 통해 장거리까지 안정적인 데이터 전송이 가능하기에 엘리베이터에 포설 시킬 케이블로 적합하지요. 카 상부부터 하부까지 벨트를 따라 꼼꼼히 케이블을 포설해 줍니다.

엘리베이터 작업의 경우 높은 위험성을 수반하기 때문에 항상 엘리베이터 전문가의 도움을 받아 안전한 환경에서 작업을 진행하여야 합니다. 2인 1조로 항상 안전사고 방지에 노력을 기울이며 추후 문제 사항이 발생하지 않도록 더더욱 조심스러운 작업이 요구돼요.

메인 통신실과 엘리베이터 간 케이블을 천장을 통해 포설합니다. 통신실 간 엘리베이터의 케이블 인입점을 찾아 케이블에 데미지가 없도록 조심스럽게 작업하였지요.

엘리베이터 내부 / 통신실 케이블 배선

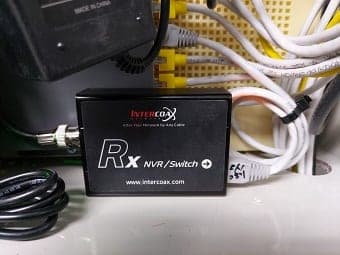

동축케이블을 엘리베이터 내부까지 깔끔하게 인입 시킨 후 EoC(동축케이블 신호 컨버터장치) 와 결합하여 마무리 짓습니다.

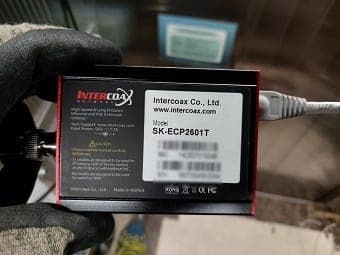

인터코엑스사의 EoC장비는 유수의 전송 장비를 생산하는 국내 기업으로 저희 업체가 동축케이블 네트워크 작업 시에 자주 사용하는 모델입니다.

이 장비를 통해 기존에 포설된 광케이블의 단점을 극복할 수 있겠습니다 ^^

수리 완료 및 정상 출력 중인 화면 철거 배선 수거

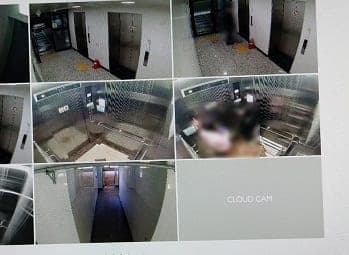

천장 작업후 깔끔하게 마감하며 재설치된 CCTV가 정상적으로 출력 중임을 확인시켜 드렸습니다.

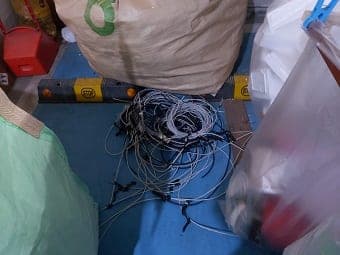

기존 케이블들은 산업 폐기물이므로 고객님께서 가지고 계시면 버리실 때 조심하셔야 합니다. 공사 마무리 후 저희가 수거해서 버려 드리도록 하며 마지막까지 공사 흔적이 남지 않도록 깔끔한 마무리를 지으며 돌아가 보도록 하겠습니다.

긴 포스팅 읽어주셔서 감사드리며 항상 행복하시기 바랍니다!
